دستگاه نوار قلب همراه زیوابیت ECG PATCH

معرفی محصول

دستگاه قابل حمل ECG Patch ر روی سینه بیمار چسبیده و میتواند یک کانال ECG را ثبت کرده و آن را به یک گوشی هوشمند بفرستد. اپلیکیشن موبایل همراه دستگاه می‌تواند نوار قلب را همزمان نمایش دهد. همچنی این اپلیکیشن نوار قلب‌ها را به یک سرویس ابری برای تولید گزارش تشخیصی و مدیریت کاربران ارسال می‌کند.

ویژگی‌های محصول

• نمایش دقیق نوار قلب ECG مورد تایید متخصصین قلب
• امکان ضبط نوار قلب ECG تا 2 هفته توسط دستگاه ECG
• کاربری آسان نرم‌ افزار قلب سبز برای همگان به خصوص برای سالمندان
• ذخیره داده ‌ها در گوشی موبایل در حالت offline
• نوار قلب تک کاناله
• امکان انتقال و ذخیره نوار قلب‌ها در سامانه پزشکی از راه‌ دور قلب سبز
• ECG Patch با دو عدد چست لید یک بار مصرف به سینه بیمار می‌چسبد. دستگاه فاقد دکمه روش و خاموش است.
• برای روشن کردن کافی است که دو الکترود روی دستگاه را همزمان لمس کنید. با این کار چراغ دستگاه پشت دستگاه برای نیم ثانبه چشمک می‌زند. این چشمک نشان دهنده عملیاتی بودن دستگاه است. اگر دستگاه برای ینج دقیقه استفاده نشود، به طور خودکار خاموش می‌شود.
• یک دکمه علامت گذاری بر روی کیس تعبیه شده است. با این دکمه بیمار می‌تواند زمان‌هایی از نوارقلب را که احساس خاصی مانند تپش قلب و سرگیجه داشته را روی نوار قلب علامت گذاری کند.
• عمر مفید دستگاه پنج سال برآورده می‌شود.

موارد استفاده

بینظمی‌ها و یا همان آریتمی‌های قلبی، ضربان های غیر طبیعی هستند که موجب میشوند قلب خیلی سریع یا خیلی آهسته بزند و پمپاژ غیرموثر داشته با شد. در برخی بیماران آریتمی‌ها تنها در مواقع خاصی بروز می‌کنند و در صورت بی توجهی و عدم درمان ممکن است عواقب خطرناکی به همراه داشته باشند. از این رو گرفتن نوار قلب به هنگام بروز عارضه در تشخیص و اتخاذ روش درمانی مناسب از اهمیت به سزایی برخوردار است. با چسباندن این دستگاه به سینه بیمار می‌توان نوارقلب بیمار را برای مدت طولانی گرفت. نوار قلب از طریق اینترنت گوشی همراه برای سرویس ابری ارسال شده تا عملیات آنالیز انجام شده و در نهایت گزارش نوارقلب برای پزشک معالج ارسال شود.

روشن و خاموش کردن دستگاه

وقتی دستگاه خاموش است الکترودهای را همزمان لمس کنید تا دستگاه روشن شود.
اگر الکترودهای برای ینج دقیقه به هیچ جا وصل نباشد، دستگاه به طور خودکار خاموش می‌شود.

وضعیت دستگاه

عملیاتی بودن دستگاه با چراغ پشت دستگاه قابل تشخیص است. در صورت عملیاتی بودن با هر بار لمس همزمان هر دو الکترود به مدت نیم ثانیه یک بار چشمک میزند.

موارد کاربرد، کاربران، هشدارها و ریسک‌های باقی مانده

• دستگاه برای گرفت نوارقلب از بیماران قلبی و افراد در خطر بیماری قلبی طراحی شده است.
• دستگاه در بیمارستان، مطب یزشک و محیط ای خارج از بیمارستان مانند خانه کاربرد دارد.
• این دستگاه برای بزرگسالان و کودکان سنگینتر از 10 کیلو گرم می تواند استفاده شود.
• از دسترس کودکان و حیوانات خانگی خارج شود. خطر بلع و خفگی وجود دارد.
• در صورت عدم استفاده الکترودهای دستگاه به جایی وصل نشود.
• تنها از چست لیدهای همراه با دستگاه یا استاندارد استفاده کنید برای تهیه چست لید میتوانید با شرکت سازنده تماس بگیرید.
• دستگاه را در محیط های بسیار گرم، سرد یا مرطوب انبار نکنید.
• امواج قوی الکترومغناطیس ممکن است مانع اتصال دستگاه به گوشی بشوند. دستگاه را در معرض امواج بسیار قوی الکترومغناطیسی (مانند مایکرویو) قرار ندهید.
• در هنگام اتصال دستگاه به تلفن همراه خود، ترجیحاً بلوتوث دستگاه‌های دیگر را خاموش کنید تا از ایجاد اختلال در اتصال به دستگاه و دقت کم نوارقلب جلوگیری شود.
• دقت نوارقلب ممکن است تحت تاثیر امواج الکترو مغناطیس محیط قرار بگیرد. به هنگام گرفت نوارقلب از دستگاه‌های تولید کننده امواج الکترومغناطیس مانند آداپتور یا شارژر موبایل فاصله بگیرید.
• در هنگام شارژ تلفن همراه از گرفتن نوار قلب خودداری کنید.
• این دستگاه به هیچ وجه جایگزین دستگاه‌های تشخیصی بیمارستانی تلقی نمی‌شود و تنها برای نظارت بر ریتم قلب استفاده می‌شود.
• ممکن است در صورت نیاز و به تشخیص یز شک، در مراحل بعدی تشخیص و درمان آریتمی از دستگاه‌های ترخیص بیمارستانی استفاده شود.
• اگر با لمس همزمان هر دو الکترود چراغ دستگاه چشمک نزد، دستگاه عملکرد ندارد. از آن استفاده نکنید.
• همزمان با الکتروشوک از این دستگاه استفاده نکنید.
• در زمان جراحی با تجهیزات جراحی فرکانس بالا (HF) از این دستگاه استفاده نکنید.
• برای بیماران با پیس میکر استفاده نشود.
• قبل از گرفتن نوارقلب، مطمئن شوید که دستگاه از نظر فیزیکی سالم است. اگر اشکال فیزیکی مشاهده کردید، استفاده از دستگاه را متوقف کنید.
• هر یک ماه با مراجعه به سایت وجود نسخه های جدید اپلیکیشن را بررسی کنید.

مراحل گرفتن نوار قلب

جایگذاری باتری

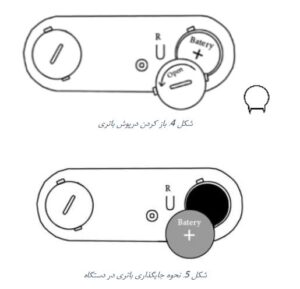

• دو  عدد باتری سکه‌ای (CR2032) در دستگاه قرار دهید. برای باز کردن درپوش باتری با قرار دادن انگشتان خود بر روی در یوش، آن را در جهت خلاف عقربه های ساعت بچرخانید. با آچار داخل جعبه این کار راحت تر انجام می‌شود. بعد از جایگذاری باتری‌ها و بستن دریوش با زدن دکمه Reset دستگاه را ریست کنید. این موارد در شکل 4 و شکل 5 نشانداده شده اند. به جهت باتری دقت کنید. باید قطب مثبت باتری را ببینید یعنی رو به بالا باشد. برای اطمینان از صحت جایگذاری و عملکرد دستگاه، دو الکترود را همزمان لمس کنید. باید چراغ LED چشمک بزند.

نصب اپلیکیشن

• برای استفاده از دستگاه میبایست اپلیکیشن Green Heart را روی تلفن همراه خود نصب کنید. برای نصب آخرین نسخه اپلیکیشن به وبسایت کاوشکام مراجعه کنید.
• روش کردن دستگاه
  هر دو الکترود روی دستگاه را به صورت همزمان لمس کنید تا دستگاه روشن شود. (Wake on Touch)  با لمس ال ترودها چراغ LED جلوی دستگاه یک بار چشمک می‌زند و نشان می‌دهد که دستگاه عملیاتی است. (Blink on Touch)

اتصال دستگاه به گوشی هوشمند
دستگاه ECG Patch از طریق بلوتوث به تلفن همراه کاربر متصل می‌شود. برای این منظور ابتدا بلوتوث و لوکیشن تلفن همراه خود را روشن کنید. سپس اپلیکیشن Green Heart را باز کنید در صورتی که هریک از موارد ذکر شده را انجام نداده باشید، اپلیکیشن به شما اخطار می‌دهد. آیکون بلوتوث به شکل Scanning در می‌آید.

چند ثانیه صبر کنید تا اپلیکیشن ، دستگاه شما را پیدا کند.

دستگاه ECG Patch خود را  با توجه به مشخصات پشت دستگاه از لیست نمایش داده شده انتخاب کنید. آیکون بلوتوث به رنگ سبز و به شکل Connected تغییر
می‌کند. این وضعیت همواره نشان دهنده‌ی اتصال صحیح دستگاه به اپلیکیشن است.

آزمون عملکردهای اصلی دستگاه

• قبل از چسباندن باید عملکردهای اصلی تست شود.
• با هر بار لمس همزمان الکترودها باید چراغ دستگاه چشمک بزند.
• موقع ثابت نگاه داشت انگشتان دو دست روی الکترودها و زدن دکمه play باید یک شکل موج ببینید.
• با دوبار زدن دکمه علامت باید عبارت Tag Button Pressed دیده شود.
• بعد از نگ داشتن دکمه برای دو ثانیه و رها کردن آن باید آیکون بلوتوث به شکل Scanning در آمده و دوباره به شکل Connected سبز تغییر کند.
• وضعیت باتری 100 % باشد.
  وصل کردن چست لیدها
  چست لیدهای را مطابق شکل به الکترودهای دکمه‌ای جلوی دستگاه بچسبانید. قبل از وصل کردن هر دو الکترود، لایه محافظ چست لیدها را به هیچ عنوان جدا نکنید. بعد از کندن لایه محافظ چست لیدها چسب چست لیدها را به هیچ عنوان لمس نکنید.

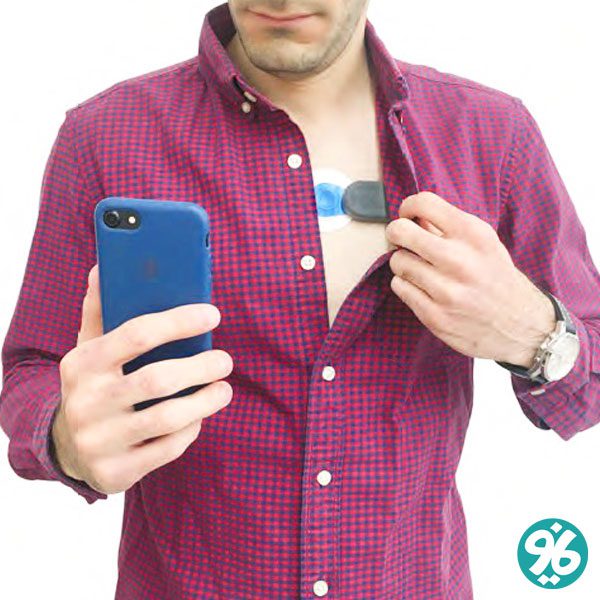

چسباندن دستگاه روی سینه بیمار
با جدا کردن لایه محافظ دستگاه را روی سمت چپ قفسه بیمار بچسبانیدل در ش ل های زیر دو جایی که برای اکثر افراد مناسب است نمایش داده شده است.
با توجه به آناتومی بیمار و زاویه قلب، م ان مناسب متفاوت است. دستگاه را در ی ی از موقعیت ای یی ن ادی چسبانده و با م اهده نوارقلب به موارد زیر دقت کنید. برای اطمینان از جدا نشدن د ستگاه می‌توانید از بیمار بخواهید که دست‌های خود را از شانه حرکت دهد. شبیه حرکت دست در کرال سینه
کمپلکس QRS واضح باشد.
موج p به راحتی دیده شود.

3. دستگاه به خاطر حرکت و انقباض‌های ماهیچه قفسه سینه جدا نشود.

4. به جهت دستگاه دقت کنید. در حالت عمودی برچسب سمت چپ باشد و در حالت افقی برچسب  به سمت بالا تذکر: مم است در برخی افراد موج p دیده نشود.
بعد از پیدا کردن جای مناسب می توانید روی یوست بیمار با ماژیک علامت بزنید تا بیمار در منزل به راحتی بتواند دستگاه را در جای مناسب بچسباند.
به بیمار حتما شکل مناسب نوار قلب را نمایش دهید که در منزل بتواند آن را چک کند.
وارد کردن شماره شناسه
برای ارسال اطلاعات باید در منوی setting یک شماره 12 رقمی را وارد کنید. این شماره از طرف شرکت سازنده برای شما ارسال می شود.

نکات مهم برای بیمار

• قبل از چسباندن دستگاه موارد زیر را از بیمار بخواهید.
  گوشی هوشمند همراه خود داشته باشد.
• از بیمار بخواهید که یوست سینه خود را آماده کند تا چست لیدها بهتر چسبیده و کیفیت سیگنال بهتر باشد
• اگر بیمار روی قفسه سینه مو دارد، سمت چپ قفسه سینه و استخوان جناق سینه را کاملا اصلاح کند
• یوست قفسه سینه خود را با یارچه نسبتا ضخیم (مانند لیف و کیسه) و آب و صابون بشوید که کاملا تمیز شود.

بعد از چسباندن دستگاه به سینه بیمار موراد زیر را به بیمار آموزش دهید.
1. گوشی هوشمند باید همیشه همراه بیمار و روشن باشد. دیوار و فاصله بیش از سه متر امواج بلوتوث را ضعیف می‌کند. در زمان گرفتن نمونه گوشی باید در نزدیکی بیمار باشد.

2. برای گرفتن نوار قلب لازم نیست که اپلیکیشن green heart همیشه باز باشد. اپلیکیشن به گونه ای طراحی شده که در پشت صحنه کارهای خود را انجام می‌دهد. بیمار می تواند از گوشی هوشمند خود به طور عادی استفاده کند.

3. چند بار در روز مثلا قبل از خواب، یا به هنگام بیدار شدن، بیمار اپلیکیشن را باز کند و موارد زیر را بررسی کند:
آیکون بلوتوث به شکل متصل شده باشد.
با زدن دکمه نوار قلب خود را ببیند. به بیمار یادآوری کنید که به خاطر نشستن و خوابیدن ممکن است شکل نوار قلب کمی عوض شود و جای هیچ نگرانی وجود ندارد.
4. اگر به هر علتی گوشی موبایل خاموش یا ری استارت شد، باید اپلیکیشن Green Heart را دوباره اجرا کنید.

5. در زمان شارژ گوشی ممکن است نویز کمی در نوارقلب مشاهده شود.

6. در زمان گرفت نمونه بیمار نباید دستگاه ای بلوتوثی مانند هدست را به گوشی خود وصل کند.

7. دستگاه ضدآب نیست
از ورود مایعات به دستگاه جلوگیری کنید .

به هنگام استحمام دستگاه را جدا کرده و در جای خ ی بیرون حمام قرار دهید.
قبل از چسباندن یوست سینه و انگشتان خود را خوب خشک کنید.

8. تعرق طبیعی پو ست بدن د ستگاه را خراب نمیکند ولی ممکن است چست لیدها جدا شده و مجبور به استفاده از چست لیدهای جدید بعد از خشک شدن پوست شوید.

9. اگر بلوتوث دستگاه وصل نباشد نوار قلب شما ضبط نمی‌شود.

10 . اگر اینترنت گو شی بیمار قطع با شد نوار قلب به سرور ارسال نمی‌شود. ار سال نوارقلب ای یک شبانه روز به سرور فقط چند دقیقه طول می‌کشد.

11 . دستگاه قطعات کوچکی دارد. خطر بلع و خفگی در حیوانات خانگی و کودکان وجود دارد، دستگاه را از دسترس آن‌ها خارج کنید.

12. دکمه علامت را از روی لباس دوبار پشت سر هم فشار دهید. در اپلیکیشن پیام Tag Button Pressed را خواهید دید.
مواقعی که احساس خاصی مانند سرگیجه، تپش قلب یا تنگی نقس دارید، با زدن این دکمه می‌توانید زمان آن را روی نوار قلب علامت بزنید.

13. به خاطر اختلال رادیویی و یا فاصله گرفت از گوشی ارتباط بلوتوث قطع شده و آیکون بلوتوث به شکل Scanning  در می‌آید. گوشی را دست خود بگیرید. در کمتر از سی ثانیه باید بلوتوث وصل شده و آیکون بلوتوث به شکل سبز Connected بیاید.
اگر آیکون بلوتوث به شکل Scanning با شد، باید د ستگاه را ریست کنید. دکمه ریست را از روی لباس به مدت دو ثانیه نگه دارید، بعد از سی ثانیه باید بلوتوث به شکل سبز connecting در بیاید.

14 . چست لیدها در بعضی از افراد ممکن است باعث حساسیت یوستی شود. در این صورت دستگاه را جدا کرده و با یزشک خود تماس بگیرید.

15 . برای جلوگیری از حساسیت یوستی یک روز در میان همزمان با استحمام چست لیدها را عوض کنید.
دستگاه را جدا کرده و چست لیدهای استفاده شده را دور بیندازید.
دستگاه را در بیرون حمام در جای خشک بگذارید. بعد از ا ستحمام یو ست را خشک کرده و دستگاه را در همان جای قبلی با استفاده از دو چست لید جدید بچسبانید.
با زدن دکمه play شکل نوار قلب را در اپلیکیشن Green Heart چک کنید. شکل نوار قلب باید شبیه آنچه باشد که به هنگام چسباندن اولی دیدید.
توصیه: اگر به هر علتی بیمار قادر به فراگیری موارد بالا نیست آن را می توانید به همراه بیمار آموزش دهید.

شرایط گارانتی

• مدت اعتبار گارانتی دستگاه دو سال از زمان خرید می‌باشد.
• کلیه تعمیرات در این دوره به صورت رایگان می‌باشد.
• نفوذ مایعات، آسیب فیزیکی، سوختگی ناشی از نوسانات الکتریکی و تعمیرات در خارج از شرکت گارانتی شما را باطل می‌نماید.
• تعویض در صورت وجود ایراد فنی ذاتی یا ایراد نرم افزاری غیر قابل حل به تشخیص کارشناس فنی شرکت ارائه می‌گردد.
